| 并网系列
控制器系列详细内容
一、控制器系列产品概述
控制器（英文名称：controller）是指按照预定顺序改变主电路或控制电路的接线和改变电路中电阻值来控制电动机的启动、调速、制动和反向的主令装置。由程序计数器、指令寄存器、指令译码器、时序产生器和操作控制器组成，它是发布命令的"决策机构"，即完成协调和指挥整个计算机系统的操作。
发电机组自动化控制，经历了继电器控制、PLC(可编程逻辑控制器)控制和智能控制器控制三个阶段，从上世纪末期逐步开始由微电脑和电子元件构成的智能控制器控制，将很复杂的外围电路集成到一个模块中，大大简化了控制线路，可靠性也随之得到提升，现在的控制器从设计上趋近于更智能、更人性化的地步，也有一些发电机厂家生产小汽油机的一体机，实用且方便。

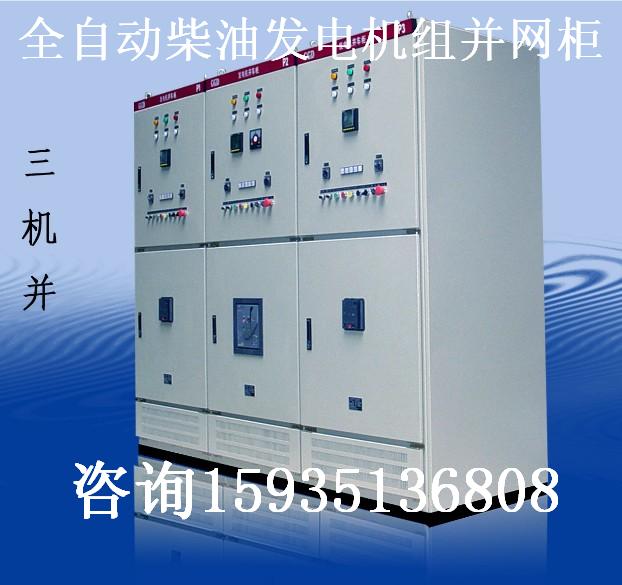

并机系统组成：并网柜主要由刀闸、断路器及有关的控制元件组成，每台机组相应配一个并机控制柜。并网柜的一次线路、负载开关的品牌、型号规格及电柜的外型结构如所附图纸。
二、并网柜的特点、功能和适用范围
1、并网柜的自动程度高，机组的投入运行、切出运行、同步合闸、卸载分闸、负载分配均自动进行，令发电供电系统实现无人监管。
2、并网柜工作状况稳定，操作人员容易掌握使用方法。
3、全面的保护功能：逆功率保护、过流保护（由断路器完成）、发电机组故障分闸保护、超载保护（独立于开关）、电压故障保护、急停功能。还有其它保护功能供客户选择配置。双电源自动切换开关由装置和自动控制器组成，自动控制器又分自投自复、自投不自复，电网－柴油发电机组三种，与装置相连分别构成不同控制方式、不同功能的自动切换开关。适用于交流50Hz、额定工作电压至400V及以下的双电源供电系统。本开关带有电气联锁和机械联锁双重保护，同时具有三相电源中任意一相以上出现过电压、欠电压，包括电路中的过流保护及短路保护功能。广泛用于高层建筑、医院、商场、银行、化工、军事设施等重要的供电场所ATS转换开关柜用于两路市电的转换.
ATS转换开关柜实时监测两路市电的供电质量（此时控制器可分别设置为三种工作模式：一路主用、二路主用、无主用），一路或者二路主用时即自投自复），当主用线路断电或供电质量不能满足负载要求时，控制系统自动将负载转换到备用电源供电。当主用线路恢复正常时，控制系统自动将负载转换到主用线路供电。无主用时（即自投不自复），当一路市电断电或者供电质量不能满足负载要求时，控制系统自动将负载转换到二路市电供电，只有当二路市电断电或者供电质量不能满足负载要求时，控制系统才会将负载转换到一路市电供电。ATS转换开关柜用于市电和发电机组的转换
ATS转换开关柜实时监测市电供电质量，当市电断电或者供电质量不能满足负载要求时，控制系统自动发出起动柴油发电机组信号，并将负载转换到发电机组供电。当市电恢复正常时，控制系统自动将负载转换到市电供电，并发出信号停止发电机组运行进入待机状态。 |
